Das manuelle Ausrichten großer LED-Scheinwerfer gehört zu den ungeliebten Aufgaben am Set – körperlich anstrengend und bei Repositionierungen zeitraubend. Mit dem YK-E-EVL Motorized Yoke-L bietet Nanlux nun eine motorisierte Lösung für die Evoke 5000B und Evoke 2400B, die diese Arbeit übernimmt und dabei die Sicherheit am Set erhöhen soll.
Großer Bewegungsbereich
Das motorisierte Yoke deckt auf der Pan-Achse 540 Grad ab und benötigt für die volle Bewegung 47 Sekunden. Die Tilt-Achse reicht über 270 Grad bei 26 Sekunden für den kompletten Schwenk. Dieser große Bewegungsbereich reduziert laut Nanlux die Notwendigkeit, das Stativ selbst häufig umzusetzen.
Die Konstruktion aus Magnesiumlegierung soll ein gutes Verhältnis aus Festigkeit, Eigengewicht und Tragfähigkeit bieten. Ein Hochleistungsmotor liefert bis zu 40 Nm Drehmoment auf der Tilt-Achse – genug, um auch schwere Konfigurationen wie den Evoke 5000B mit FL-45E-Fresnel-Vorsatz sicher zu bewegen und in Position zu halten.
Selbsthemmung und IP66-Schutz
Ein interner Selbsthemmungsmechanismus arretiert das Yoke nach jeder Verstellung und auch bei Stromausfall, um ein unbeabsichtigtes Absacken zu verhindern. Das ist bei schweren Leuchten in größerer Höhe keine Nebensächlichkeit, sondern ein echtes Sicherheitsfeature.
Bei Bedarf lässt sich das Yoke auch manuell verstellen. Die Schnellwechselplatte kann mit dem mitgelieferten T-Griff in die Ausgangsposition zurückgeführt werden, was das Abnehmen der Leuchte erleichtert.

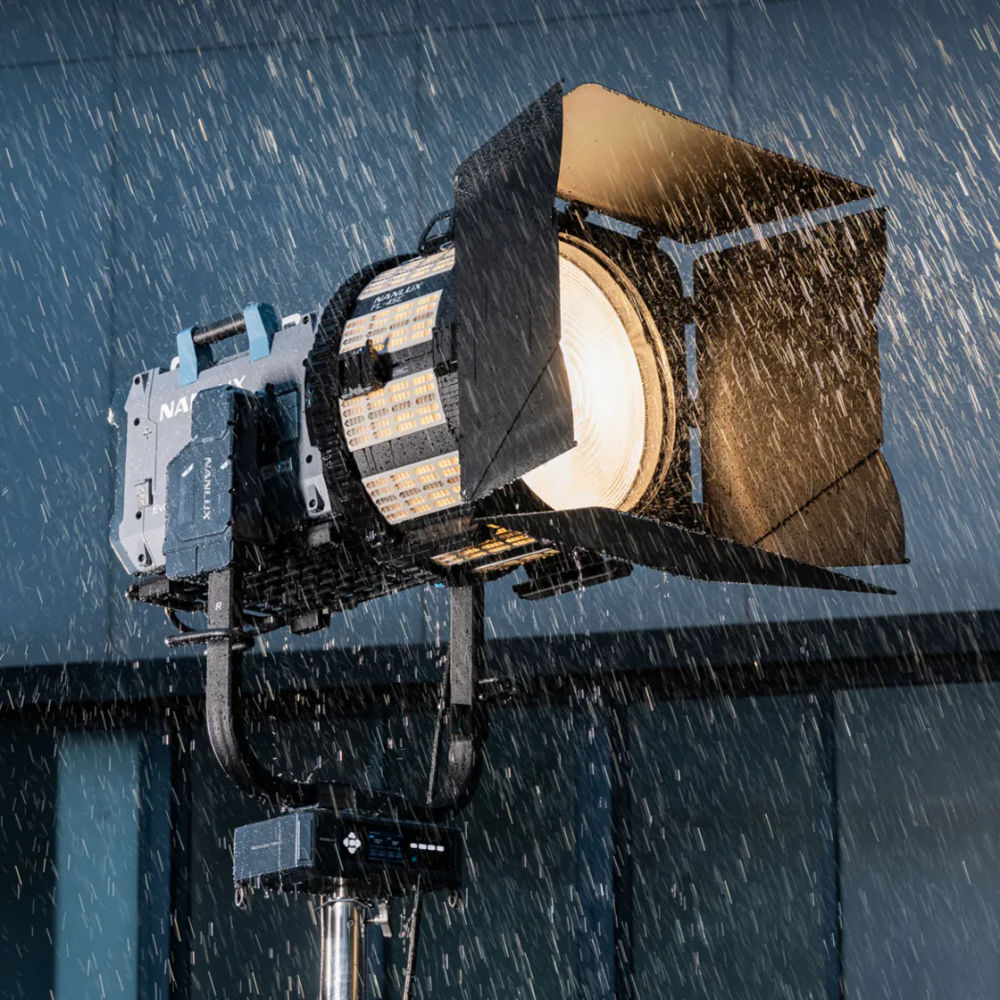

Mit seiner IP66-Schutzklasse passt das motorisierte Yoke zu den ebenfalls wetterfesten Evoke-Leuchten und eignet sich damit auch für Außeneinsätze unter schwierigen Bedingungen.
Installation und Montage
Die Installation ist straightforward: Beim Evoke 5000B werden die Schnellwechselplatten des Yokes in die entsprechenden Aufnahmen der Leuchte eingesetzt und das Verlängerungskabel mit dem EXT-Port verbunden. Beim Evoke 2400B kommen mitgelieferte Schnellwechseladapter zum Einsatz, die Verbindung erfolgt über ein DMX-Adapterkabel am DMX-IN-Port.
Das Yoke lässt sich direkt auf Stativen mit Junior-Pin-Aufnahme montieren oder über den mitgelieferten Traverse-Adapter an Traversen bis 60 Millimeter Durchmesser befestigen.
Steuerung per Knopf, App oder Protokoll

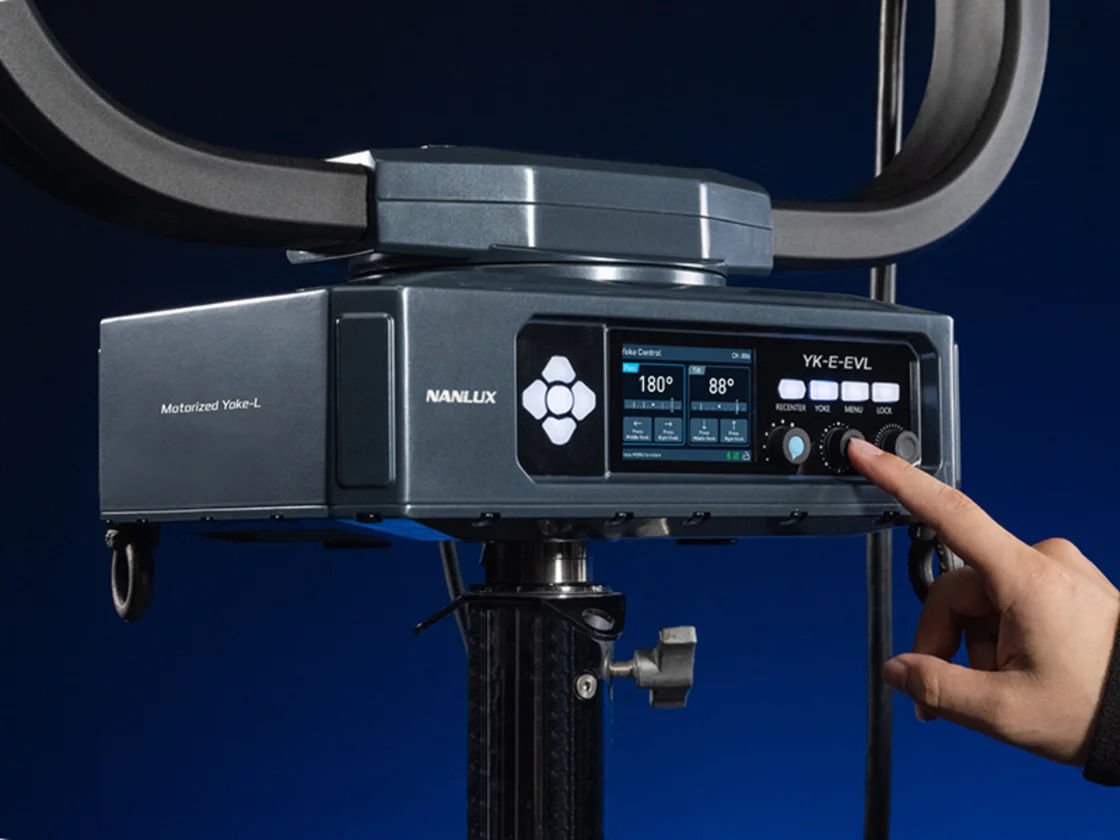

Bei den Steuerungsoptionen zeigt sich Nanlux gewohnt flexibel. Tasten und Regler am Bedienfeld ermöglichen direkte Winkeleinstellungen, eine Center-Taste setzt das Yoke auf 0 Grad Pan und Tilt zurück.
Über EXT-, DMX- und LAN-Ports an der Steuerbox ist die Anbindung an kabelgebundene Controller, DMX/RDM sowie Art-Net und sACN möglich. Integrierte Bluetooth- und CRMX-Module erlauben zudem die drahtlose Steuerung über die Nanlink App oder CRMX-kompatible Geräte.
Preis und Verfügbarkeit

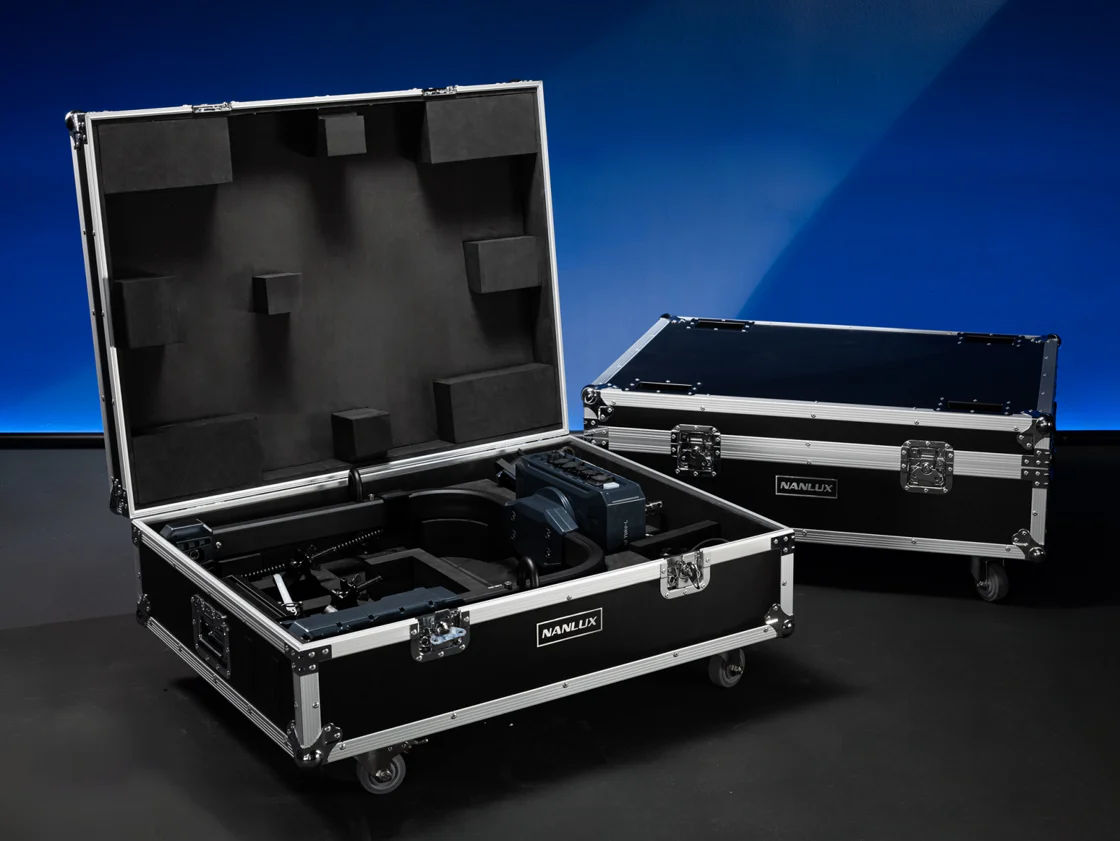

Das YK-E-EVL Motorized Yoke-L ist ab sofort erhältlich. Das Standardkit kostet 2.290 US-Dollar, die Variante mit Flightcase 2.490 US-Dollar – jeweils ohne lokale Steuern. Das Flightcase aus Aluminiumlegierung ist mit Rollen ausgestattet und für den häufigen Transport ausgelegt.
Technische Daten im Überblick
- Kompatibilität: Evoke 5000B, Evoke 2400B
- Pan-Bereich: 540 Grad (47 Sekunden volle Bewegung)
- Tilt-Bereich: 270 Grad (26 Sekunden volle Bewegung)
- Drehmoment Tilt-Achse: bis zu 40 Nm
- Material: Magnesiumlegierung
- Schutzklasse: IP66
- Montage: Junior-Pin-Stativ, Traversen bis 60 mm Durchmesser
- Steuerung: Bedienfeld, kabelgebundener Controller, DMX/RDM, Art-Net/sACN, Nanlink App, LumenRadio CRMX
- Preis: 2.290 USD (Standardkit), 2.490 USD (mit Flightcase)
