NH Media führt neues IP-Produktionssystem ein

NH Media führt die IP-integrierte Radio-, Visual-Radio- und Fernsehproduktion ein und setzt dabei unter anderem auf Technologie von DHD audio und NewTek.

86
Neue Technik für NH Media in Hilversum

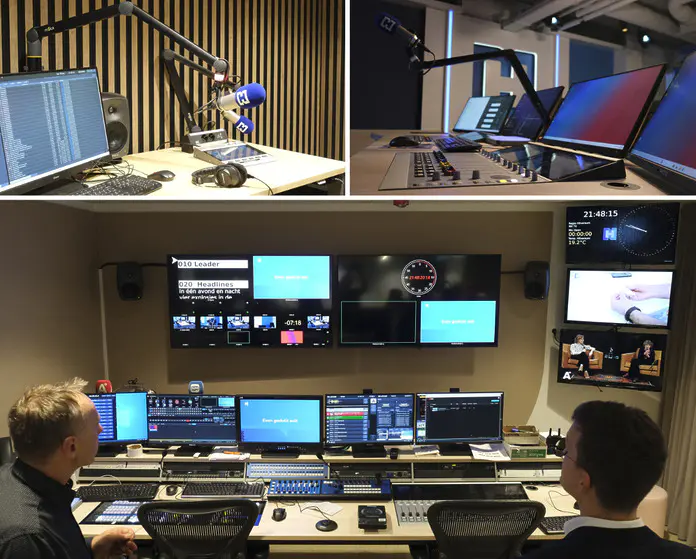

Neue Technik für NH Media in Hilversum ©DHD audio

DHD audio hat in den Hilversum Studios von NH Media, dem regionalen Radio- und Fernsehsender für Nordholland, ein IP-Produktionssystem in Betrieb genommen. Das kürzlich fertiggestellte System wurde in Zusammenarbeit mit dem niederländischen Spezialisten für Broadcast- und IT-Lösungen D&MS entwickelt und umfasst Equipment, das von Media Utilities, Almere, geliefert wurde.

“Wir sind 2022 von Amsterdam nach Hilversum umgezogen, während unser Schwestersender AT5 in Amsterdam geblieben ist”, sagt Edgar van Santen, Broadcast Coordinator bei NH Media. “Die Techniker von NH/AT5 müssen in der Lage sein, technischen Support für Playout, Radiostudios und TV-Infrastruktur zu leisten. Wir haben uns für eine möglichst einheitliche Technologie für unsere Radio- und Fernsehstudios und die Sendeinfrastruktur entschieden. Außerdem haben wir uns dafür entschieden, unsere Radio- und Fernsehstudios vollständig IP-basiert zu betreiben, da dies mehr Flexibilität bei der gemeinsamen Nutzung von Ressourcen zwischen Hilversum und Amsterdam bietet. Es war wichtig, dass die Journalisten von NH Media und der AT5-Redaktion das Equipment ohne technische Unterstützung bedienen können.

Alle Videoquellen nutzen das NewTek NDI-Protokoll für die Produktionsvernetzung und alle Audiosignale werden über Audinate Dante übertragen. Als Switcher wird ein NewTek TriCaster im TV-Regieraum eingesetzt. Darüber hinaus setzt das Team von van Santen auf vMix für das Streaming, ergänzt durch Visual Radio Assist für das Visual Radio.

Audioproduktion über Technik von DHD audio

“Die Audioproduktion in unseren Radio- und Fernsehstudios erfolgt über DHD-Audiomischpulte, die wir aufgrund ihrer einfachen Bedienbarkeit ausgewählt haben. Komplexe Audio-Setups können vorkonfiguriert werden, so dass sich die Endanwender nicht um Details wie Clean Feeds, IFBs oder Voice Processing kümmern müssen. Die Audiomischpulte sind eine Kombination aus RX2-Pulten, XC3-Kernen und TX-Panels”, so van Santen.

RX2-Audiomischpulte

Die DHD RX2-Audiomischpulte basieren auf zwei Pulttypen – Zentral- und Faderpult -, die so kombiniert werden können, dass sie in eine Vielzahl von Radio- und TV-Produktionsumgebungen passen. Die RX2-Konfiguration kann problemlos von kleinen Produktionseinheiten mit 6 oder 12 Fadern bis hin zu großen Mischpulten mit bis zu 96 Fadern erweitert werden. Jedes Modul verfügt über einen eigenen 10,1-Zoll-Touchscreen. Zu den unterstützten Zeichensätzen gehören westeuropäisch, arabisch, birmanisch, chinesisch, kyrillisch, hebräisch, japanisch, khmer, koreanisch, tamilisch und thailändisch.

Das zentrale RX2-Mischpult verfügt über die am häufigsten verwendeten Audioeingänge sowie einen direkten Mikrofoneingang und einen Stereo-Kopfhörerausgang. Lautsprecher können ebenfalls direkt von diesem Pult aus angesteuert werden. Im zentralen Bereich befinden sich zuweisbare Hardwaretasten, die durch vom Administrator konfigurierbare Beschriftungen auf dem 7-Zoll-Touchdisplay ergänzt werden. Diese Kombination ermöglicht einen schnellen und taktilen Zugriff auf wichtige Mischpultfunktionen wie Monitoring und Talkback. Die RX2-Module sind wartungsfreundlich und haben einen geringen Stromverbrauch (maximal 25 Watt pro Modul).

XC3 IP-Kern

Der XC3 IP-Kern besteht aus zwei hocheffizienten DSP-Modulen, die in einem einzigen 1HE-Gehäuse untergebracht sind. Zusammen unterstützen sie bis zu 48 Stereo-Fader, 72 Stereo-Busse und 16 Kanäle AES67 IP-Audio. IPx-Erweiterungsmodule können hinzugefügt werden, um 128 Kanäle AES67/Ravenna IP-Audio in/out und bis zu 512 Dante-Kanäle zu unterstützen.

TX-Mixer

Die TX-Mixer von DHD sind kompakte Tisch-Touchscreen-Panels, die für den täglichen Einsatz unter beengten Platzverhältnissen optimiert sind. Typische Anwendungen sind News Desks, Edit Suites und Kommunikationsfahrzeuge. Bei einer Breite von nur 256 mm, einer Höhe von 58 mm und einer Tiefe von 272 mm verfügt das TX über einen 10,1-Zoll-IPS-LCD-Monitor mit kapazitiven Touchscreen-Fadern sowie sechs Hardware-Tasten und zwei zuweisbaren Potentiometern. Zu den weiteren Ausstattungsmerkmalen gehören ein XLR-Mikrofoneingang, ein XLR/6,3 mm Kombi-Kopfhörerausgang, ein integriertes Talkback-Mikrofon und ein Lautsprecher. Ein einziges Netzwerkkabel mit einer Länge von bis zu 100 Metern verbindet den TX mit einem DHD Prozessor oder Konzentrator. Über dieses Kabel werden alle Audio- und Steuersignale sowie die Stromversorgung übertragen.
